• Hình động mô phỏng 1 số nguyên công trong GCAL

    Đây là 1 số hình ảnh ghi lại kết quả mô phỏng 1 số nguyên công trong GCAL, mình vẽ và mô phỏng bằng pm Inventor và DeForm3D, các bạn quan tâm về GCAL vào đây xem cho vui nha ^^
    Một số nguyên công trong GCAL mình mô phỏng:
    1. Chồn phôi trụ
    2. Ép chảy thuận
    3. Ép chảy ngược
    4. Dập khối ( Dập nóng )
    -Dập nóng bánh răng trụ
    -Bánh răng côn răng thẳng
    -Clê
    -Tay Biên
    5. Dập thủy tĩnh ( Dập bằng áp lực cao bên trong lòng phôi...).

    Chồn phôi trụ

    Ép chảy thuận

    Ép chảy ngược

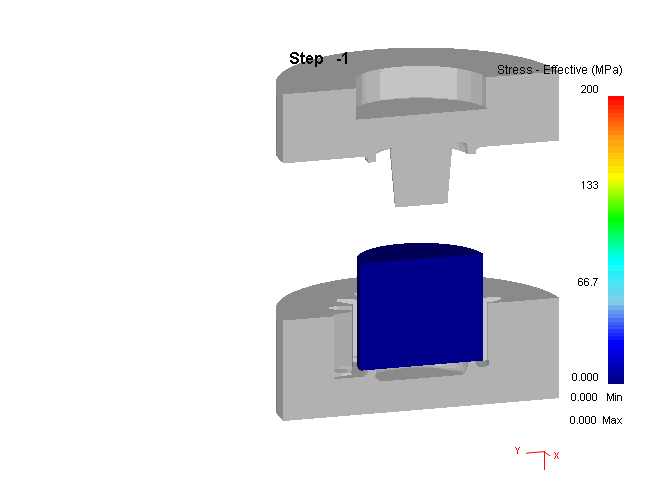

    Dập Bánh Răng Trụ RT


    Dập bánh răng nghiêng RT

    Dập Clê

    Dập Tay Biên

    Dập thủy tĩnh ( Chế tạo chi tiết ống nối chữ thập )


    Hjhj, i ^^


    Bản tin này đuợc lấy từ trong diễn đàn: Hình động mô phỏng 1 số nguyên công trong GCAL Gửi bởi tuananh_gcal_k52 Xem bài gốc
